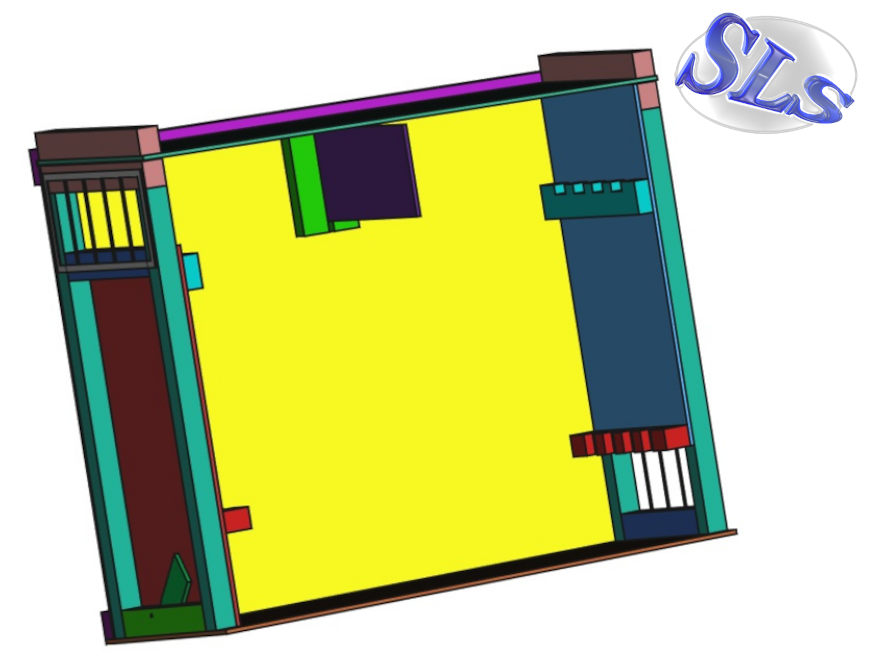

Чертеж ящика для пчелопакетов

[Simon]

Представляю чертёж ящика для дальней перевозки пчелопакетов, который был разработан процессе консультации на канале Zello рации "Воронеж Пчеловодство(Apis mellifera)".

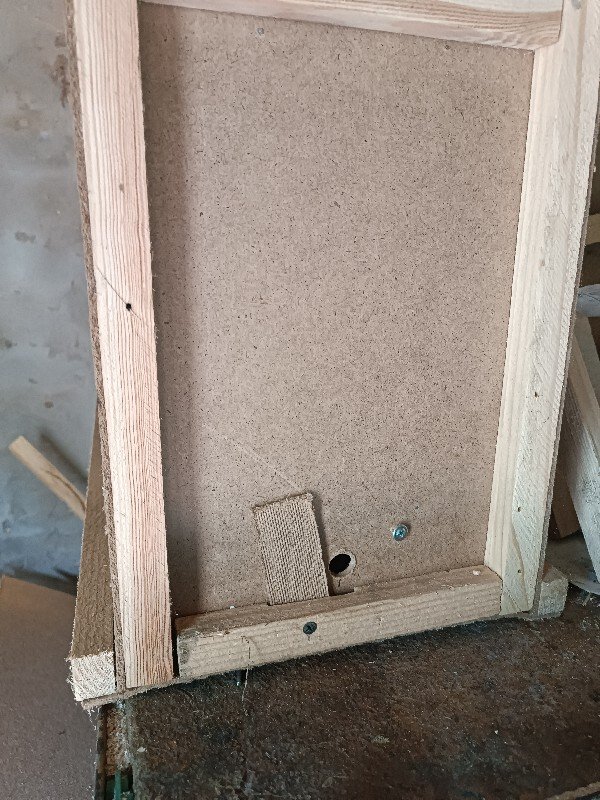

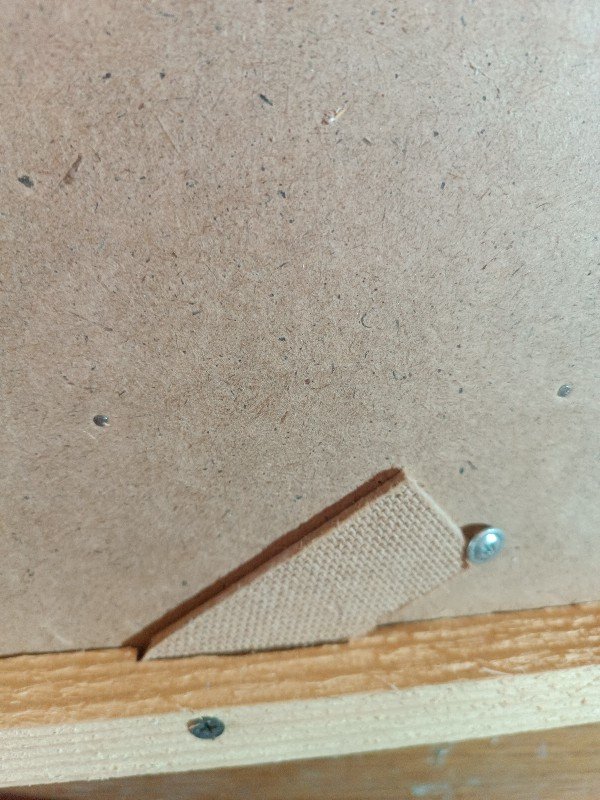

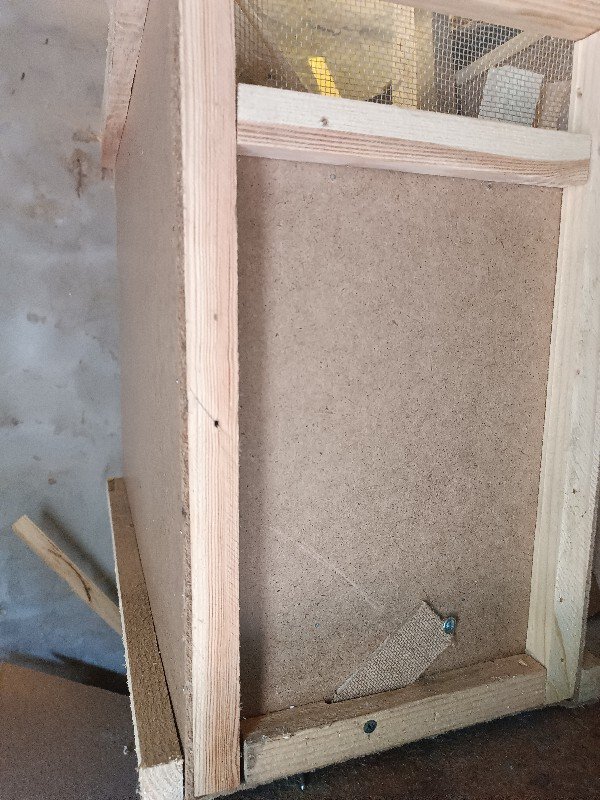

Этот ящик имеет увеличенное межрамочное расстояние и достаточное пространство над и под рамками. Благодаря этому снижается риск запарить правильный пчелопакет(по ГОСТУ) где находится 1.2-1.5 кг пчёл при дальней транспортировке. Также ящик оснащён летком для ориентировочного облёта.

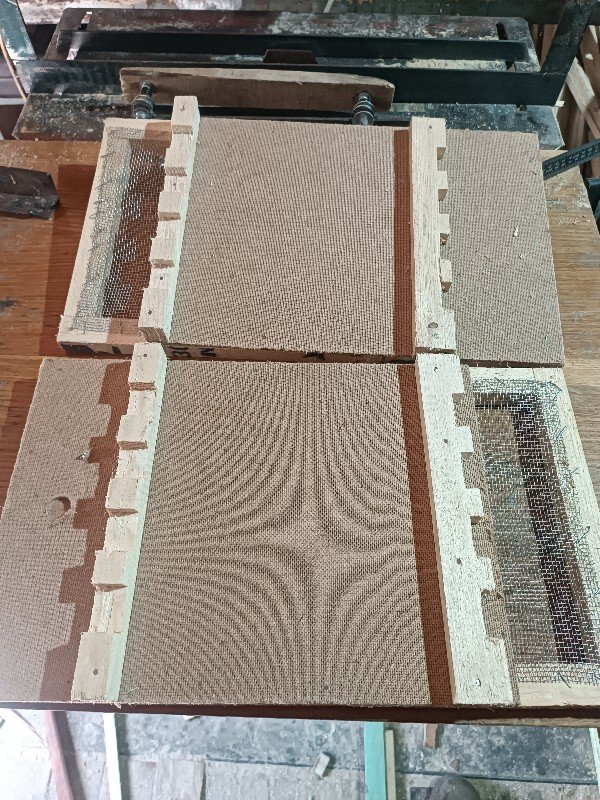

Чертежи разрабатывались 2 года назад в спешке, так что подписать все детали не было времени, позже, при наличии свободного времени я внесу изменения и обновлю вложенные в это сообщение файлы. Также сетку удобнее устанавливать изнутри прижимая её боковой стенкой, над которой прибивается гребёнка.

1.pdf

(255.75 КБ) 336 скачиваний

2.pdf

(204.86 КБ) 322 скачивания

3.pdf

(192.72 КБ) 305 скачиваний

P.S. Для хранения удобнее не собирать ящики до конца, а делать полуфабрикаты, собрав только переднюю, заднюю стенки и крышку, а также набив нижнюю и верхнюю рейки на боковые стенки. Так ящики занимают гораздо меньше места, а собрать их из такого состояния можно очень быстро.
